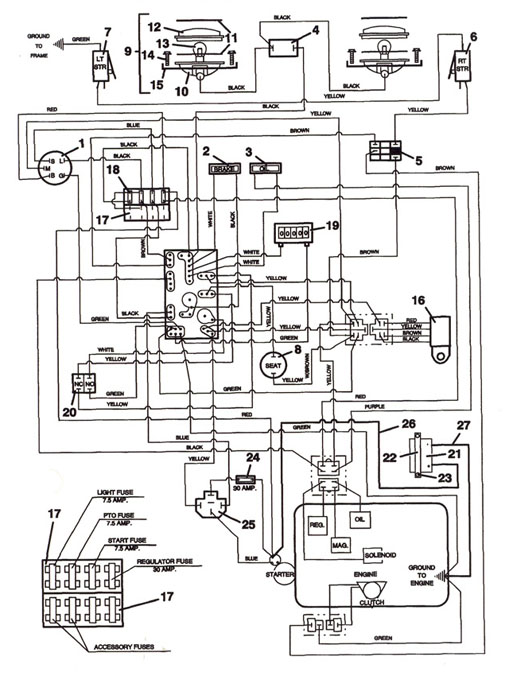

720K 20HP Kohler Wiring Diagram - 1994
Click On a Part Number Below for Details
NOTE: If the part number you need is not shown, call us at 866 698 4070 for availability.
Item # | Part Number - Description | Price | |
---|---|---|---|
- | 604953 - Wiring Assembly | Call for Details | |
1 | 183806 - Key Switch | Add To Cart | |
2 | 182326 - Indicator Light - Brake | Add To Cart | |
3 | 182327 - Indicator Light - Oil | Add To Cart | |
4 | 184179 - Rocker Switch | Add To Cart | |
5 | 183925 - PTO Clutch Switch - Push/Pull | Add To Cart | |
6 | 183860 - Switch Lever | Add To Cart | |
- | 720160 - Steering Switch Mount - Right | Add To Cart | |
7 | 183860 - Switch Lever | Add To Cart | |
- | 720161 - Steering Switch Mount - Left | Add To Cart | |
8 | 183870 - Seat Switch | Add To Cart | |
9 | 603400 - Headlight Assembly | Add To Cart | |
10 | 182350 - Lamp Housing | Call for Details | |
11 | 420550 - Light Gasket | Add To Cart | |
12 | 182400 - Lamp Lens | Call for Details | |
13 | 182000 - Light Bulb | Add To Cart | |
14 | 252057 - Screw | Add To Cart | |
15 | 720163 - Clamp | Add To Cart | |
16 | 200910 - Relay | Add To Cart | |
17 | 181722 - Fuse Block | Add To Cart | |
18 | 181470 - Fuse - 30 | Add To Cart | |
- | 181460 - Fuse - 7.50 | Add To Cart | |
19 | 141551 - Hour Meter | Add To Cart | |
20 | 183894 - Brake Interlock Switch | Add To Cart | |
21 | 180125 - Battery | Add To Cart | |
22 | 822410 - Battery Hold Down Strap | Add To Cart | |
23 | 240115 - Hook Bolt | Add To Cart | |
24 | 181735 - Fuse Holder | Add To Cart | |
- | 181470 - Fuse - 30 amp | Add To Cart | |
25 | 184271 - Relay w/Mount | Add To Cart | |
26 | 180335 - Battery Cable - Red | Add To Cart | |
- | 425219 - Battery Terminal Boot | Add To Cart | |
27 | 180280 - Battery Cable - Black | Add To Cart |
